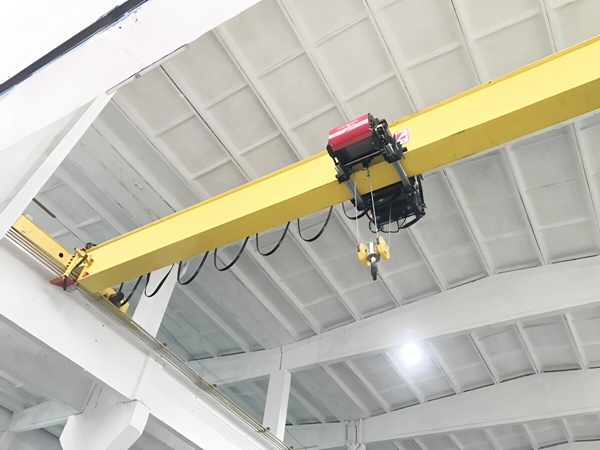

江西上饒10噸歐式起重機起升機構解析
江西上饒歐式起重機廠家13253557957生產銷售龍門吊、架橋機、行車行吊、門式起重機以及航車單雙梁起重機和歐式起重機?？蛻舯椴紡V東、福建、浙江、江蘇、廣西、湖南、湖北、江西、寧夏、內蒙古等地。
江西上饒歐式起重機銷售廠家關于歐式起重機起升機構解析：核心部件功能與選型標準
一、起升機構概述
起升機構是歐式起重機實現物料垂直升降的核心執行單元，其工作循環為：電機驅動→減速機增扭→卷筒收放鋼絲繩→吊鉤滑輪組升降重物。歐式起重機起升機構采用輕量化、模塊化設計，通過變頻控制技術實現無級調速，相比傳統機型具有節能30%、定位精度高（±3mm）、結構緊湊等優勢。
二、核心部件功能詳解
1. 起升電機
功能：提供驅動力矩，將電能轉化為機械能。
類型：歐式起重機多采用起重冶金專用繞線式變頻電機或雙繞組變極鼠籠電機，后者通過低極數高轉速設計減小機座號，使結構更緊湊。
工作制：適應S1-S10多種工作制，銘牌額定功率基于S1（連續工作制）和40℃環境溫度標定。
2. 減速機
功能：降低轉速、增大扭矩，驅動卷筒旋轉。
集成方式：常與電機、制動器集成為"三合一"驅動單元，支持直聯或法蘭安裝，顯著縮小安裝空間。
選型要求：額定功率需同時滿足持續功率和峰值扭矩校核，歐式起重機工作機系數f?取1.1-1.4。
3. 制動器
功能：斷電抱閘，確保重物懸停不溜鉤。
類型：推薦盤式制動器，制動轉矩需滿足《起重機設計規范》GB 3811—2008的硬性安全系數規定。
控制邏輯：停車時制動器驅動元件先于電機0.6秒斷電，防止溜鉤；啟動時制動器延遲打開，確保電機已建立足夠轉矩。
4. 卷筒
功能：纏繞鋼絲繩，傳遞拉力。
結構設計：歐式起升機構多采用雙聯單層繞卷筒，繩槽尺寸嚴格按標準設計，避免鋼絲繩咬繩、亂繩。
特殊要求：光桿部分長度Lg需精確計算，確保鋼絲繩偏角≤3.5°，延長使用壽命。
5. 鋼絲繩
功能：直接承載重物的柔性連接件。
材質：高強度合金鋼，具有耐磨損、抗拉強度高的特點。
安全標準：制造和檢驗需符合GB/T 20118等國家標準，安全系數≥5（M5工作級別以上）。
6. 吊鉤滑輪組
功能：改變鋼絲繩方向，連接重物。
組成：吊鉤本體、滑輪、軸承及連接件，長期高負荷作業易出現磨損、裂紋，需定期無損探傷檢測。
7. 電氣控制系統
功能：實現起升機構的啟動、調速、制動及安全保護。
核心配置：采用變頻器控制，支持起升-下降多檔調速（如下降1檔為反接制動，下降2檔為單相制動，下降3檔為再生制動）。
安全聯鎖：時間繼電器KT1延遲電動機可逆轉換時間，防止接觸器瞬間切換造成相間短路。
